ラインブース（KLBM）
製造ラインをクリーン化する目的で開発された装置です。大型ラインに対応できます。薄型・軽量ですので、据え付け工事が容易です。
製品のポイント
- 標準ユニットの奥行きは、700mm（KLBM-Y型）と1310mm（KLBM-X型）の2機種です。
- 長さは、7.6mまで対応できます。それ以上の場合は、ご相談ください。
- FFUは、DCブラシレスモーターを採用しており、省電力化を図りました。
規格・仕様について
| 型式 | KLBM-1245X |
|---|---|
| 集塵効率 | 0.3μm粒子にて99.99%以上 |
| フィルターユニット | MAC-ⅡA-151DCCON×2 |
| 集塵要素 | メインフィルター：HEPAフィルター プレフィルター：サランネット加工品 |
| 処理風量 | 約30m³/min |
| 吹出風速 | 約0.37m/sec |
| 騒音 *ユニット数により異なる | 約59~64dBA |
| 電源 | AC100V 1Φ 50/60Hz または AC200V 1Φ 50/60Hz |
| 設備電力 | 約400VA |
| 照明 | 36Wツイン蛍光灯×2 |
| 重量 | 約300kg |
| 構造 | 本体：鋼板製焼付塗装 前面巻込防止板：帯電防止軟質透明塩ビカーテン 窓板：無色透明アクリル 照明カバー：乳白色アクリル |
| 型式 | KLBM-1245Y |
|---|---|
| 集塵効率 | 0.3μm粒子にて99.99%以上 |
| フィルターユニット | MAC-ⅡA-101DCCON×2 |
| 集塵要素 | メインフィルター：HEPAフィルター プレフィルター：サランネット加工品 |
| 処理風量 | 約20m³/min |
| 吹出風速 | 約0.51m/sec |
| 騒音 *ユニット数により異なる | 約56~61dBA |
| 電源 | AC100V 1Φ 50/60Hz または AC200V 1Φ 50/60Hz |
| 設備電力 | 約360VA |
| 照明 | 36Wツイン蛍光灯×2 |
| 重量 | 約220kg |
| 構造 | 本体：鋼板製焼付塗装 前面巻込防止板：帯電防止軟質透明塩ビカーテン 窓板：無色透明アクリル 照明カバー：乳白色アクリル |
寸法図

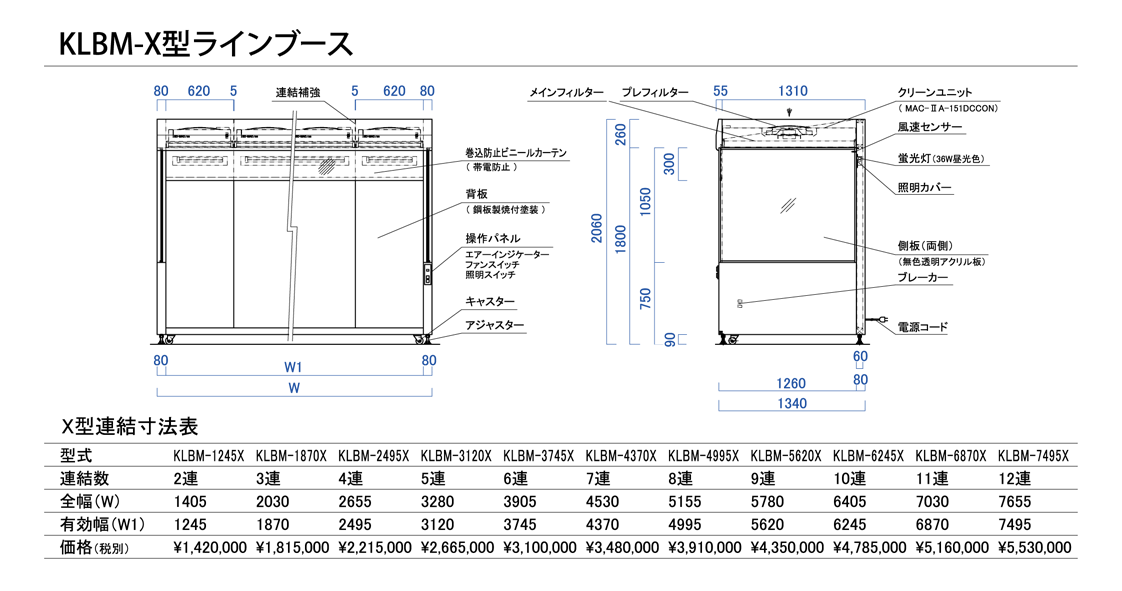

KLBM-X型ラインブース

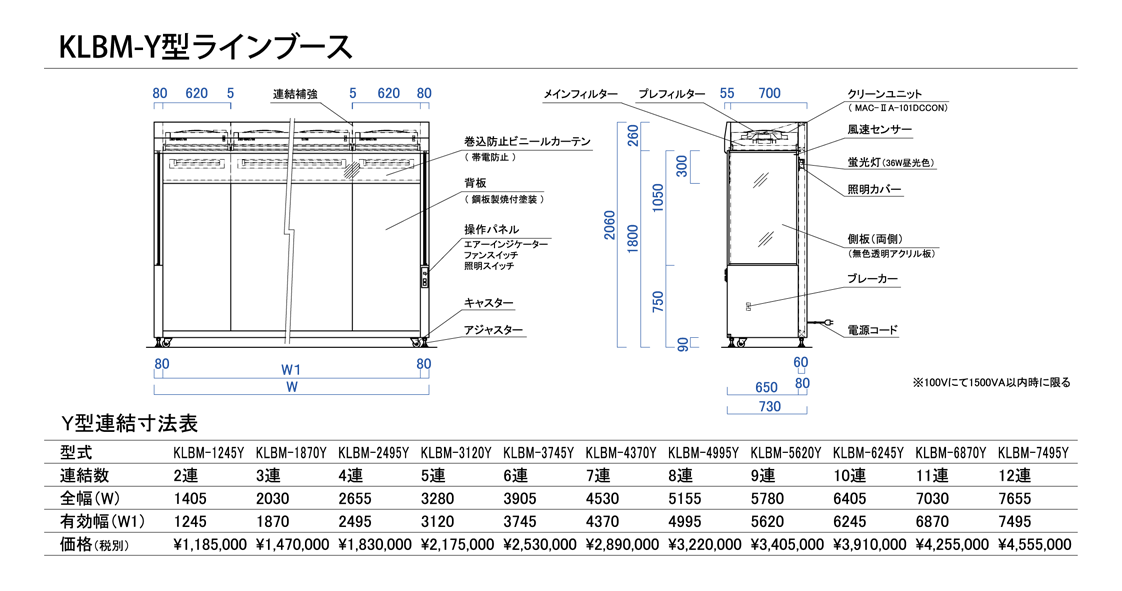

KLBM-Y型ラインブース
